低电平测量常用连接器类型静电计、皮安计和SMU的测量工作中使用两种通用类型的连接器
图1所示的BNC连接器是一种同轴连接器
它包括中心导体和外壳或屏蔽连接，而图2所示的三同轴连接器则包括中心导体、内屏蔽和外屏蔽
BNC连接器的中心导体连到输入HI端，而外壳连到输入LO端
注意，外壳可以直接在仪器上连到机箱地
三同轴连接器的中心导体连到HI端
内层屏蔽连到LO端或保护端，而外层屏蔽通常连到机箱地
然而，对某些SMU来说，外层屏蔽连到LO端（公共端），并允许对地浮空
关于三同轴电缆和保护技术的更多的信息请见下面的讨论
为了保持高绝缘电阻，在所有连接器的各个导体之间要使用合适的绝缘材料
为此，大多数高质量的BNC和三同轴连接器在导体之间都使用聚四氟乙烯来绝缘

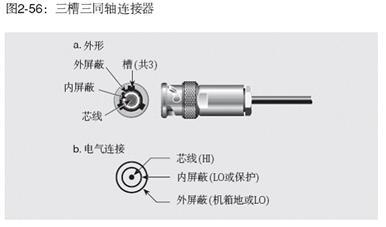

三同轴连接器有两槽和三槽两种结构
三槽连接器的设计是近年来出现的，其目的是避免在试图使BNC连接器和三同轴连接器配接时，引起连接器损坏
大多数新的设备都使用三槽连接器设计
此外还有在这两种连接器之间进行变换的适配器
