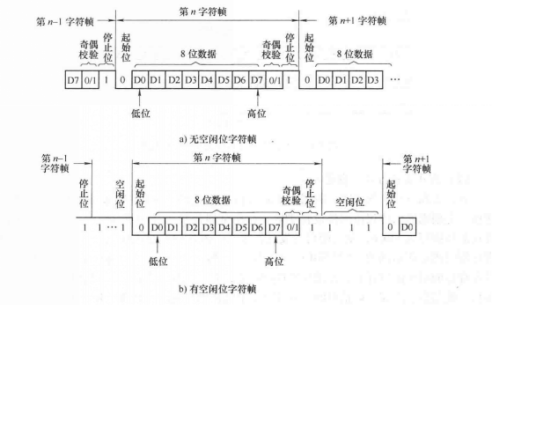

传输率设计在串行通信中，收发双方或接收的数据速率要有一定的约定，通过软件对8051串行口编程可约定4种工作方式

其中，方式0和方式2的波特率是固定的，而方式1和方式3的波持率是可变的，由定时器T1的溢出率来决定

串行口的4种工作方式对应着3种波特率

由于输入的移位时钟的来源不同，所以，各种方式的波特率计算公式也不同

波特率的计算方法（1）方式0波特率串行口方式0的波特率由振荡器的频率所确定：方式0波特率=振荡器频率/12（2）方式2波特率串行口方式2的波特率由振荡器的频率和SMOD（PCON.7）所确定：方式2波特率=×振荡器频率_/64SMOD为0时，波特率等于振荡器频率的1/64；SMOD为1时，波特率等于振荡器频率的1/32

（3）方式1和方式3的波特率串行口方式1和方式3的波特率由定时器T1或12（8052等单片机）的溢出率和SMOD所确定

Tl和r12是可编程的，可以选的波特率范围比较大，因此串行口方式l和方式3是最常用的工作方式

 波特率的产生（1）用定时器T1产生波特率当定时器T1作为串行口的波特率发生器时，串行口方式1和方式3的波特率由下式确定：方式1和方式3波特率=×（T1溢出率）/32其中，溢出率取决于计数速率和定时器的预置值

计数速率与TMOD寄存器中C/T的状态有关

当C/T=o时，计数速率=振荡器频率/12；当C/T=1时，计数速率取决于外部输入时钟频率

当定时器T1作波特率发生器使用时，通常选用可自动装入初值模式（工作方式2），在工作方式2中，TL1作计数用，而自动装入的初值放在TH1中，设计数初值为X，则每过“256一X”个机器周期，定时器T1就会产生一次溢出

为了避免因溢出而引起中断，此时应禁止T1中断

这时有：溢出周期=12/振荡器频率x（256一X）溢出率为溢出周期的倒数，所以有：波特率=×振荡器频率/[32×12×（256一X）]此时，定时器Tl在工作方式2时的初值为：（2）用定时器T2产生波特率8052等单片机内的定时器12也可以作为串行口的波特率发生器，置位T2CON中的TCLK和RCLK位，T2就工作于串行口的波特率发生器方式

T2的波特率发生器方式和计数初值常数自动再装入方式相似，若C/T2=0，以振荡器的二分频信号作为T2的计数脉冲，C/T2=0时，计数脉冲是外部引脚T2（P1.0）上的输入信号

T2作为波特率发生器时，当T2计数溢出时，将RCAP2H和RCAP2L中常数（由软件设置）自动装入TH2、TL2，使T2从这个初值开始计数，但是并设置“1”TF2，RCAP2H和RCAP2L中的常数由软件设定后，T2的溢出率是严格不变的，因而使串行口方式1和3的波特率非常稳定，其值为方式1和方式3波特率=振荡器频率/32×[65536一（RCAP2H）（RCAP2L）]T2工作于波特率发生器方式时，计数溢出时不会置“l”TF2，不向CPU请求中断，因此不必禁止T2的中断

如果EXEN2为1，当T2EX（P1.1）上输入电平发生“1”至“0”的负跳变时，也不会引起RCAP2H和RCAP2L中的常数装入TH2、TL2，仅仅置位EXF2，向cpu请求中断，因此T2EX可以作为一个外部中断源使用

在T2计数过程中（TR2=1）不应该对TH2、TL2进行读/写

如果读，则读出结果不会精确（因为每个状态加1）；如果写，则会影响T2的溢出率，使波特率不稳定

在T2的计数过程中，可以对RCAP2H和RCAP2L进行读，但不能写，如果写也将使波特率不稳定

因此，在初始化中，应先对TH2、TL2、RCAP2H、RCAP2L初始化编程以后才置“1”TR2，启动T2计数
