整流桥DP型18脉冲自耦变压整流器DP型18脉冲自耦变压整流器的电路原理如右图2所示，自耦变压器用于产生满足整流器要求的三组三相电压

在三组三相电压中，其中主三相电压（Va，Vb，Vc）与电网输入电压幅值相位相同，直接供电给主整流桥；另外两组辅三相电压（Va'，Vb'，Vc'）与(Va'，Vb'，Vc')分别供电两组辅整流桥，三组整流桥直接并联输出到负载

 如上所述，自耦变压整流器产生了三组三相电压，所有电压经整流桥并联输出，整流后的输出电压为任意时刻线电压最大值，二极管按照相应线电压的矢量大小切换次序选通

三组电压矢量长度不同，其中电网输出电压矢量最长，为主矢量，由于辅矢量短，每个主矢量与相位差较大的辅矢量构成线电压整流后输出

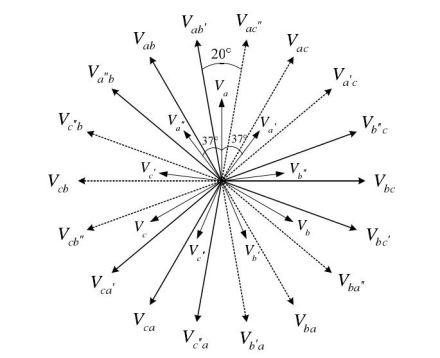

如右图3所示，输出的线电压共三组18个

为了保证输出电压平滑，输出的各线电压矢量长度相等，且相邻矢量间隔为20°

在一个交流周期内，每个线电压传输1/18（20°）的负载功率

主整流桥连续工作，主桥中每个二极管在一个交流周期内导通80° ，两个辅整流桥只有在线电压瞬时值达到最大时才工作，辅整流桥中的每个二极管只导通 20°
