整流电路桥式整流电路桥式整流电路是使用最多的一种整流电路

这种电路，只要增加两只二极管口连接成“桥”式结构，便具有全波整流电路的优点，而同时在一定程度上克服了它的缺点

整流电路桥式整流电路的工作原理如下：e2为正半周时，对D1、D3和方向电压，Dl，D3导通；对D2、D4加反向电压，D2、D4截止

电路中构成e2、Dl、Rfz 、D3通电回路，在Rfz ，上形成上正下负的半波整流电压，e2为负半周时，对D2、D4加正向电压，D2、D4导通；对D1、D3加反向电压，D1、D3截止

电路中构成e2、D2Rfz 、D4通电回路，同样在Rfz 上形成上正下负的另外半波的整流电压

如此重复下去，结果在Rfz ，上便得到全波整流电压

其波形图和全波整流波形图是一样的

从图5-6中还不难看出，桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值，比全波整流电路小一半

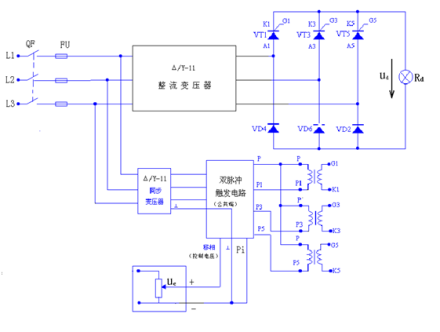

三相桥式全控电路TR为三相整流变压器，其接线组别采用Y/Y-12

VT1~VT6为晶闸管元件，FU1~FU6为快速熔断器

TS为三相同步变压器，其接线组别采用△/Y-11

P端为集成化六脉冲触发电路+24V电源输出端，接脉冲变压器一次绕组连接公共端

P1~P6端为集成化六脉冲触发电路功放管V1~V6集电极输出端，分别接脉冲变压器一次绕组的另一端

UC端为移相控制电压输入端

三相桥式半控电路三相桥式半控整流电路与三相桥式全控整流电路基本相同，仅将共阳极组VT4，VT6，VT2的晶闸管元件换成了VD4，VD6，VD2整流二极管，以构成三相桥式半控整流电路
