动作时间继电器时间参数与传统检测方法（1）继电器的时间参数继电器触点根据转换过程，可以分为常开触点、常闭触点和转换触点

根据2001年颁布的IEC60050-444标准，继电器各种时间参数定义见图1

时间参数定义如下：①吸合时间：处于释放状态下的继电器，在规定的条件下，从施加输入激励规定值的瞬间起至触点切换瞬间止的时间间隔

②释放时间：处于动作状态(终止状态)的继电器，在规定的条件下，从施加输入激励量(特性量)规定值的瞬间起至继电器触点返回时的瞬间止的时间间隔

③触点回跳时间：对于正在闭合(或断开)其电路的触点，从触点第一次闭合(或断开)的瞬间起至触点电路最终闭合(或断开)的瞬间止的时间间隔

④动态接触电阻(抖动)时间：触点闭合或断开时，碰撞而产生的跳动不足以完全达到断开电路，而仅产生由于触点压力变化而引起的接触电阻的变化，从而引起电路电流的不规则抖动的时间间隔

⑤转换时间：先离后合触点组中，从闭合触点断开到断开触点闭合所需的时间

⑥参差时间(接触不同时)：同一继电器中同类型触点组动作时间的最大差值

（2）继电器时间参数的传统检测方法根据国家及企业规定的标准，测试检验继电器十分繁琐、困难，国内多采用传统的模拟试验手段对其性能进行检测，如电秒表或光线示波器，这种方法不但效率低、劳动强度大、测量速度慢、误差大，而且对试验标准中规定的某些试验项目测量不准确，甚至有些项目根本无法检测

进入上世纪90年代以来，计算机技术的发展大大推动了低压电器的试验与检测技术的进步

在国内外，推出了许多采用微处理器的继电器检测装置

在继电器时间参数的检测原理方面，这些检测装置基本相同

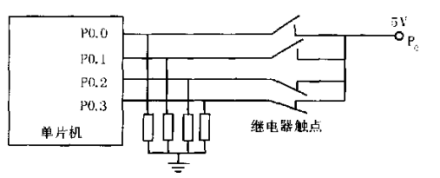

以文献 介绍的检测装置为例，其检测原理图见图2

上述方法检测到的继电器时间参数，在控制直流负载情况下，基本上是符合的

而控制交流负载时，会产生较大的出入

当继电器接通、分断交流电压时，对于继电器时间参数的测试，上述方法无法使用

这是因为交流电压是交变的，继电器即使在闭合状态下，P0端口输入电压的瞬时值也存在非常小和等于零的情况，所以当触点所接回路为交流回路时，不能用触点间电压瞬时值的大小来推断继电器触点的闭合与分断的状态
