整流桥移相全桥 ZVZCS PWM 变换器移相全桥 ZVS PWM 变换器的可以很好的降低开关管的开通损耗，提高变换器的效率，但考虑到这种电路的滞后桥臂不易满足ZVS 条件的特点，近年来研究移相全桥混合式的 ZVZCS PWM 变换器成为一个热点
其特点是：超前桥臂实现零电压开通，原理不变；滞后桥臂实现零电流关断，开关管两端不再并联电容，以避免开通时电容释放的能量加大开通损耗
在此对移相全桥 ZVZCS PWM 变换器的基本原理做一简要介绍

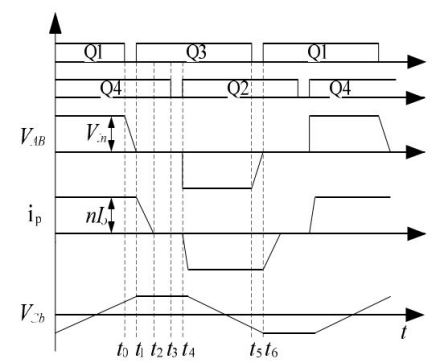

基本移相全桥 ZVZCS 电路及主要工作波形如右图4所示
滞后桥臂实现 ZCS 的方法主要是主电路中在变压器原边串联一个隔直电容 Cb
它一方面避免因器件特性的不对称等原因产生直流偏磁而导致变压器饱和的现象；同时当 Q1 关断、D3 导通时，原边电感电流通过 Q4、D3 续流；VAB=0，隔直电容上的电压反加在谐振电感和漏感上迫使电感电流 ip 下降到零，创造了滞后桥臂零电流关断的条件
