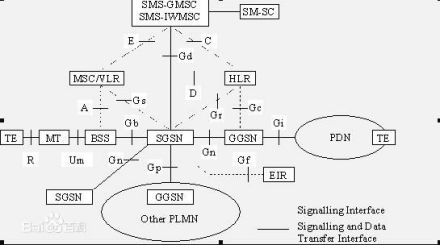

通用分组无线业务GPRS的网络结构GPRS是在GSM网络的基础上增加新的网络实体来实现分组数据业务，网络结构如图1所示

图2 GPRS网络结构图GPRS新增的网络实体：1）GSN（GPRS Support Node，GPRS支持节点）GSN是GPRS网络中最重要的网络部件，有SGSN何GGSN两种类型

SGSN（Serving GPRS Support Node，服务GPRS支持节点）SGSN的主要作用是记录MS的当前位置信息，提供移动性管理和路由选择等服务，并且在MS和GGSN之间完成移动分组数据的发送和接收

GGSN（Gateway GPRS Support Node，GPRS网关支持节点）GGSN起网关作用，把GSM网络中的分组数据包进行协议转换，之后发送到TCP/IP或X.25网络中

2）PCU（Packet Control Unit，分组控制单元）PCU位于BSS，用于处理数据业务，并将数据业务从GSM语音业务中分离出来

PCU增加了分组功能，可控制无线链路，并允许多用户占用同一无线资源

3）BG（Border Gateways，边界网关）BG用于PLMN间GPRS骨干网的互连，主要完成分属不同GPRS网络的SGSN、GGSN之间的路由功能，以及安全性管理功能，此外还可以根据运营商之间的漫游协定增加相关功能

4）CG（Charging Gateway，计费网关）CG主要完成从各GSN的话单收集、合并、预处理工作，并用作GPRS与计费中心之间的通信接口

5）DNS（Domain Name Server，域名服务器）GPRS网络中存在两种DNS

一种是GGSN同外部网络之间的DNS，主要功能是对外部网络的域名进行解析，作用等同于因特网上的普通DNS

另一种是GPRS骨干网上的DNS，主要功能是在PDP上下文激活过程中根据确定的APN（Access Point Name，接入点名称）解析出GGSN的IP地址，并且在SGSN间的路由区更新过程中，根据原路由区号码，解析出原SGSN的IP地址
